Automatiserte laserløsninger
Gravotech leverer både integrerbare lasersystemer og ferdig automatiserte laserstasjoner. Denne siden handler om de komplette systemene, der mating, posisjonering, merking og kvalitetskontroll er samlet i én maskin.

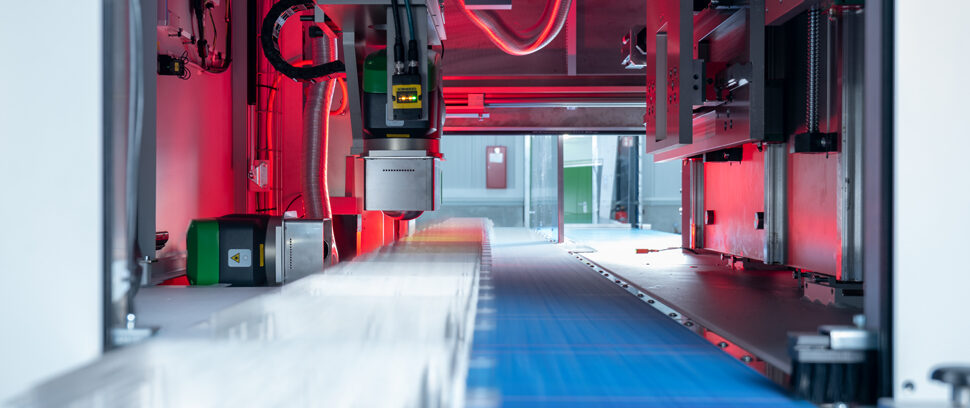

Machine Vision tar seg av posisjoneringen
Våre systemer kombinerer automatisk mating, intelligent kamerateknologi og lasermerking i én produksjonsprosess.

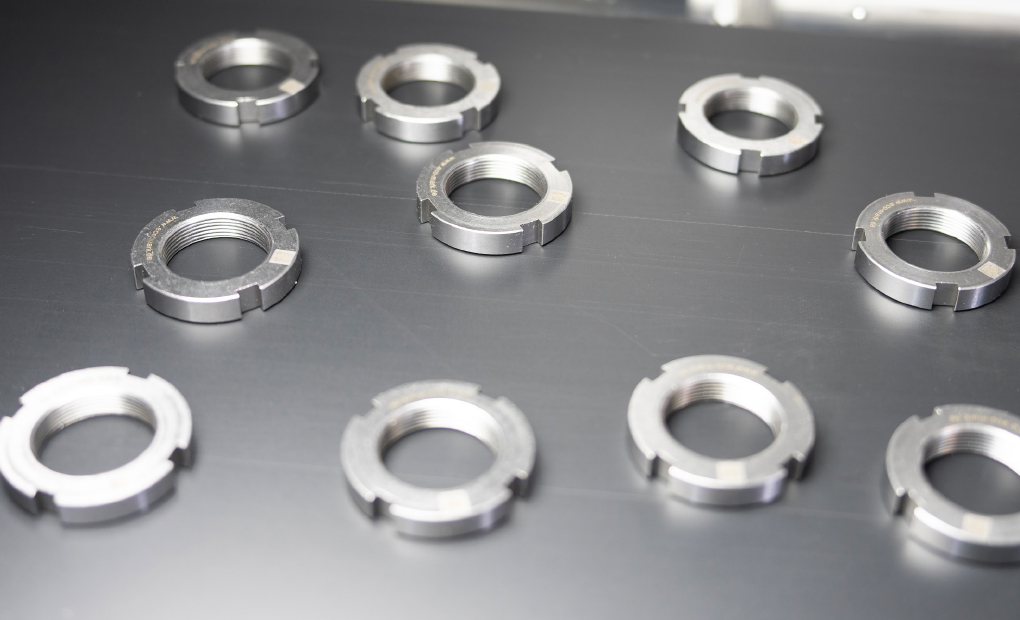

Komponentene kan legges direkte på transportbåndet, uten nøyaktig manuell posisjonering. Maskinen finner riktig merkeposisjon, utfører merkingen og kontrollerer resultatet.
Løsningene tilpasses dine komponenter, produksjonsvolumer og eksisterende produksjonsutstyr.
Opptil 18.000 deler i timen
3D-kamerastyrt posisjonering
Automatisk kvalitetskontroll
Fire funksjoner i én automatisert merkestasjon
1. Automatisk innmating av komponenter
Komponentene kan mates inn via robotarm, transportbånd, magasin eller vibrasjonsmater. Smådeler kan tilføres usortert når valgt konfigurasjontillater det.

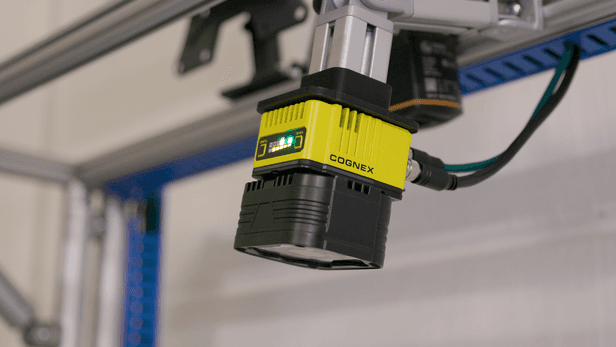

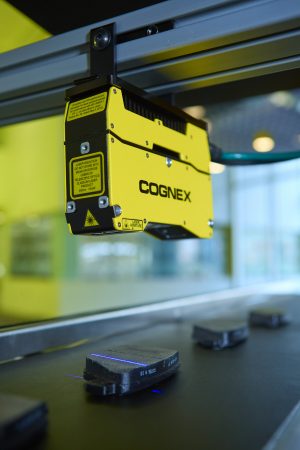

2. Automatisk posisjonering med 3D-kamera
Kameraet registrerer komponentenes plassering og orientering. Programvaren beregner riktig merkeposisjon.

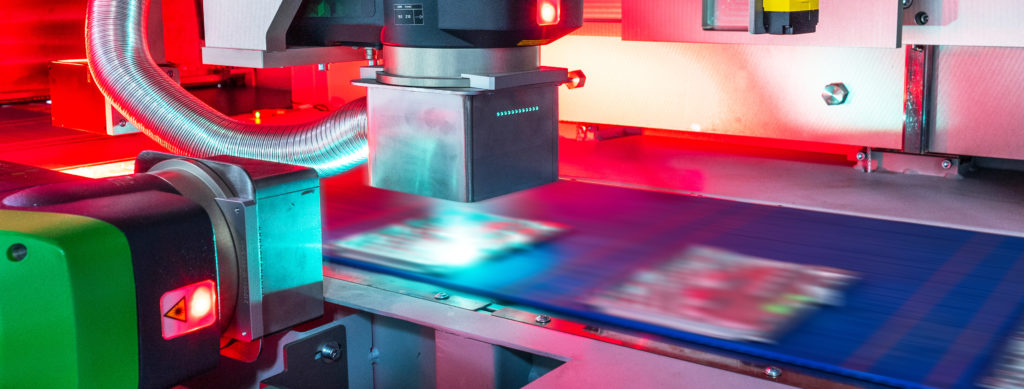

3. Lasermerking i høy hastighet
Laseren merker tekst, logoer, serienummer, QR-koder og DataMatrix. Systemet kan også konfigureres for merking mens komponentene beveger seg på transportbåndet.

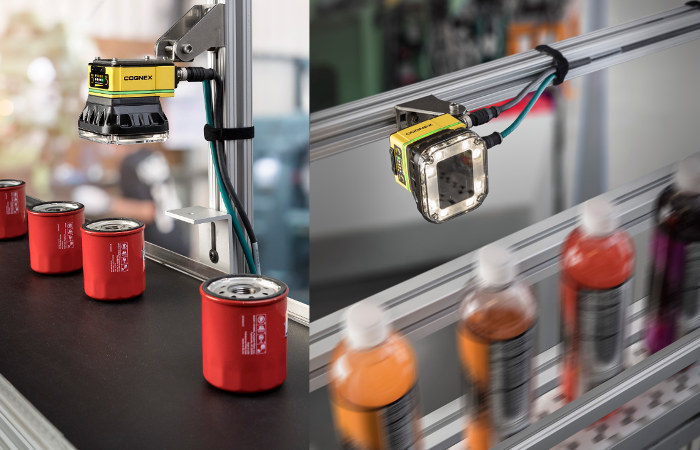

4. Integrert kvalitetskontroll
Et kamerasystem kan kontrollere merkingen etter utført operasjon. Feilmerkede komponenter kan identifiseres og sorteres ut automatisk.
Automatisk merking av metall, plast og industrikomponenter
Våre automatiserte lasermerkingssystemer kan leveres med forskjellige laserteknologier, blant annet fiberlaser og CO₂-laser.
Valg av laserkilde avhenger av materialet, ønsket merkekvalitet og produksjonskravene.
Merking av metall
Permanent produktmerking på blant annet stål, rustfritt stål, aluminium og maskinerte metallkomponenter. Aktuelt for serienummer, produktidentifikasjon, logoer og sporbarhetskoder.
Merking av plast
Lasermerking av tekniske plastkomponenter, sprøytestøpte deler, kapslinger og andre plastprodukter. Materialets sammensetning avgjør hvilken laserteknologi som gir ønsket kontrast.
Merking av ulike produktvarianter
Samme maskin kan benyttes til flere typer komponenter ved å lagre og hente frem merkeprogrammer og produktoppsett. Dette reduserer tiden som brukes ved produktbytte.

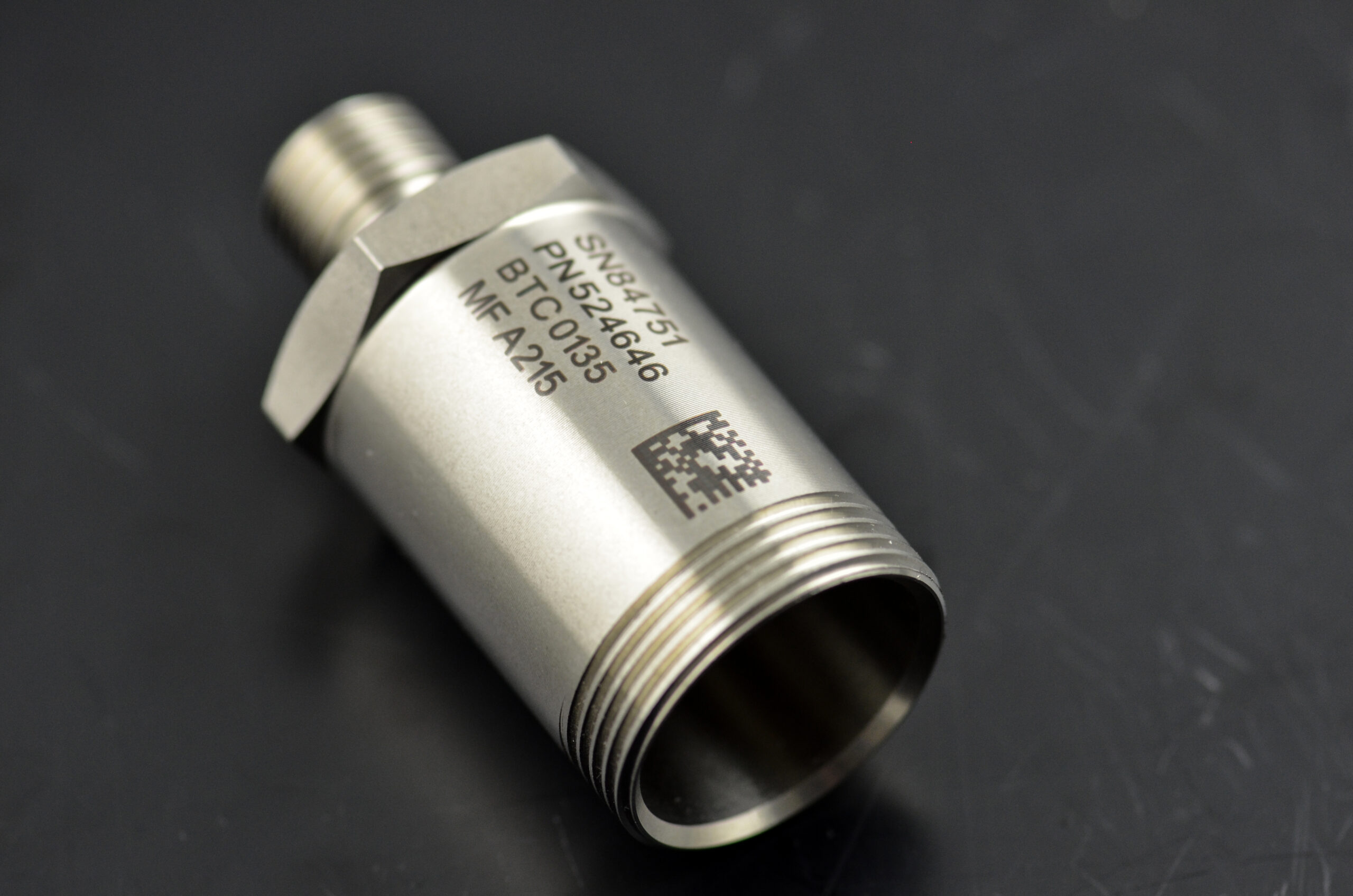

QR-koder, DataMatrix og serienummer – automatisk sporbarhetsmerking
Automatisert lasermerking er spesielt relevant for produsenter som skal merke hver komponent med unik informasjon.
Det kan være serienummer, batchnummer, produkt-ID, produksjonsdato eller en DataMatrix-kode som knytter komponenten til dokumentasjon i et produksjonssystem.
Med riktig systemintegrasjon kan merkeinformasjonen overføres automatisk til merkestasjonen.
Kamerasystemet kan også brukes til å kontrollere merkingen etterpå, slik at komponenter med uleselige koder kan identifiseres før de går videre i produksjonen.
Gravotech bistår med valg av laserteknologi, datahåndtering og kontrollmetode basert på kravene til sporbarhet.

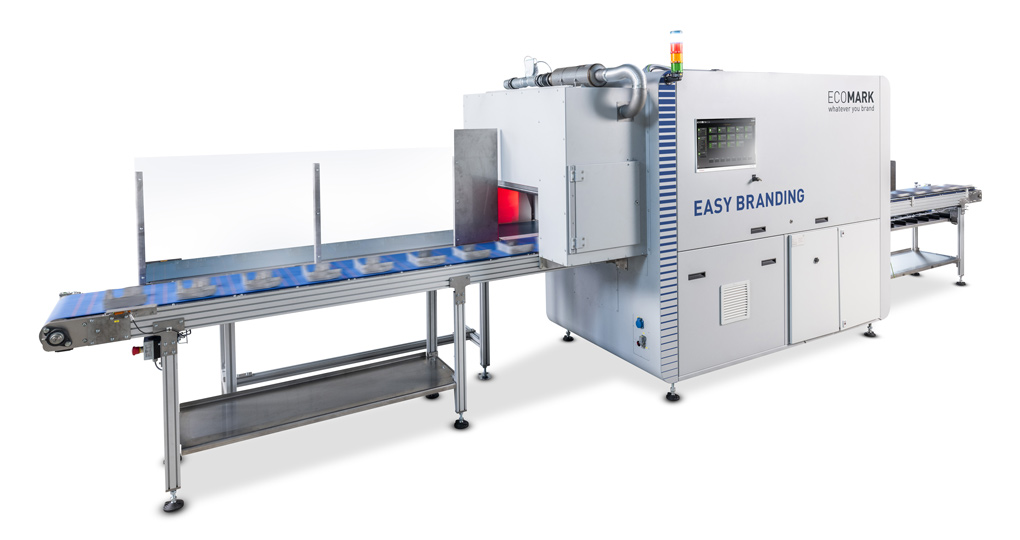

Integrasjon med PLC, ERP og produksjonssystemer
En automatisert merkestasjon kan fungere som en selvstendig produksjonsenhet eller integreres med eksisterende produksjonsutstyr.
Systemene har tilgjengelige grensesnitt for utveksling av data med PLC og overordnede produksjonssystemer. Dette gjør det mulig å samordne merkingen med øvrige maskinfunksjoner og håndtere variable merkedata automatisk.
Avhengig av prosjektet kan løsningen omfatte:
- Automatisk overføring av serienummer og produksjonsordre.
- Valg av merkeprogram basert på produkttype.
- Start-, stopp- og statussignaler mellom maskinene.
- Kontroll av merkeprosessen og håndtering av avvik.
- Kommunikasjon med ERP- eller MES-systemer.
FAQ – Automatiserte merkestasjoner
En automatisert merkestasjon er en maskin som utfører industriell merking med begrenset manuell håndtering. Den kan kombinere automatisk mating, posisjonering, lasermerking og kvalitetskontroll i én produksjonsprosess.
Ja. Med 3D-kamera kan egnede komponenter identifiseres og merkes selv om de ikke ligger i en fast posisjon. Systemet beregner merkeposisjonen automatisk. Komponenten må likevel være tilgjengelig for kamera og laser.
Det avhenger av maskinen og energikildene. Typisk brukes sikkerhetshengelåser, ventillås, breaker lockout, plug lockout, kabel-lockout, hasper, tags og LOTO-stasjoner. Brady har løsninger som dekker hele dette området.
EcoMark Easy Branding-systemene kan oppnå opptil fem merkinger per sekund, tilsvarende 18 000 komponenter per time under egnede forhold. Faktisk kapasitet bestemmes av komponentene, merkeinnholdet og mateprosessen.
Ja. Lasersystemene kan benyttes til merking av maskinlesbare koder, tekst og serienummer. Med kamerakontroll kan kodene også leses etter merking.
Systemene kan leveres med laserteknologi tilpasset blant annet metall, plast og flere andre materialer. Vi anbefaler testmerking for å fastslå kontrast, kvalitet og syklustid.
Ja. De automatiserte merkestasjonene kan tilpasses produksjonslinjer og kommunisere med eksisterende styringssystemer. Nødvendige grensesnitt og eventuelle programvaretilpasninger avklares i prosjektet.
En integrerbar laser er beregnet på å bygges inn i en annen maskin eller produksjonslinje. En automatisert merkestasjon er en mer komplett maskinløsning som også kan omfatte transport, posisjonering og kontroll av komponentene.
Ja. Maskinens programvare gjør det mulig å lagre flere produktoppsett og hente dem frem ved produktbytte. Muligheten for automatisk håndtering avhenger av komponentenes størrelse og geometri.

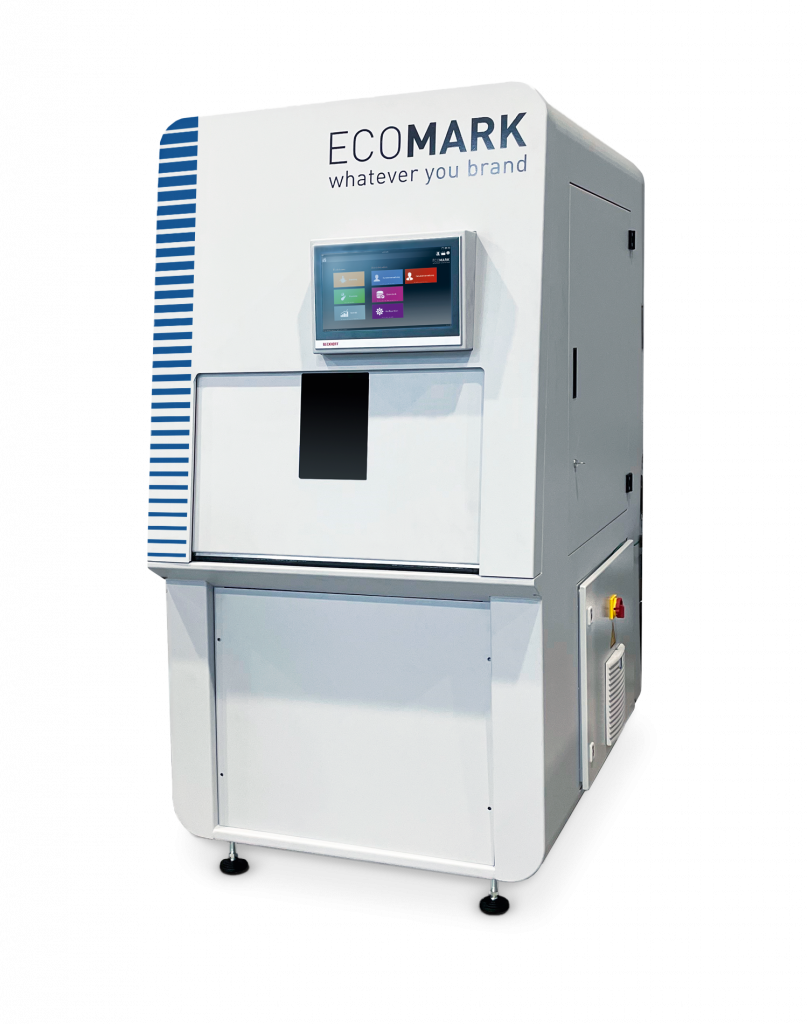

Finn riktig automatisert merkestasjon for din produksjon
Skal dere merke flere komponenter på kortere tid, redusere manuell håndtering eller automatisere sporbarhetsmerking?
Send oss gjerne et bilde eller en tegning av komponentene og oppgi hvor mange som skal merkes per time eller år.
Vi vurderer aktuelle maskinløsninger, kapasitet, automatisk mating og behovet for integrasjon.
