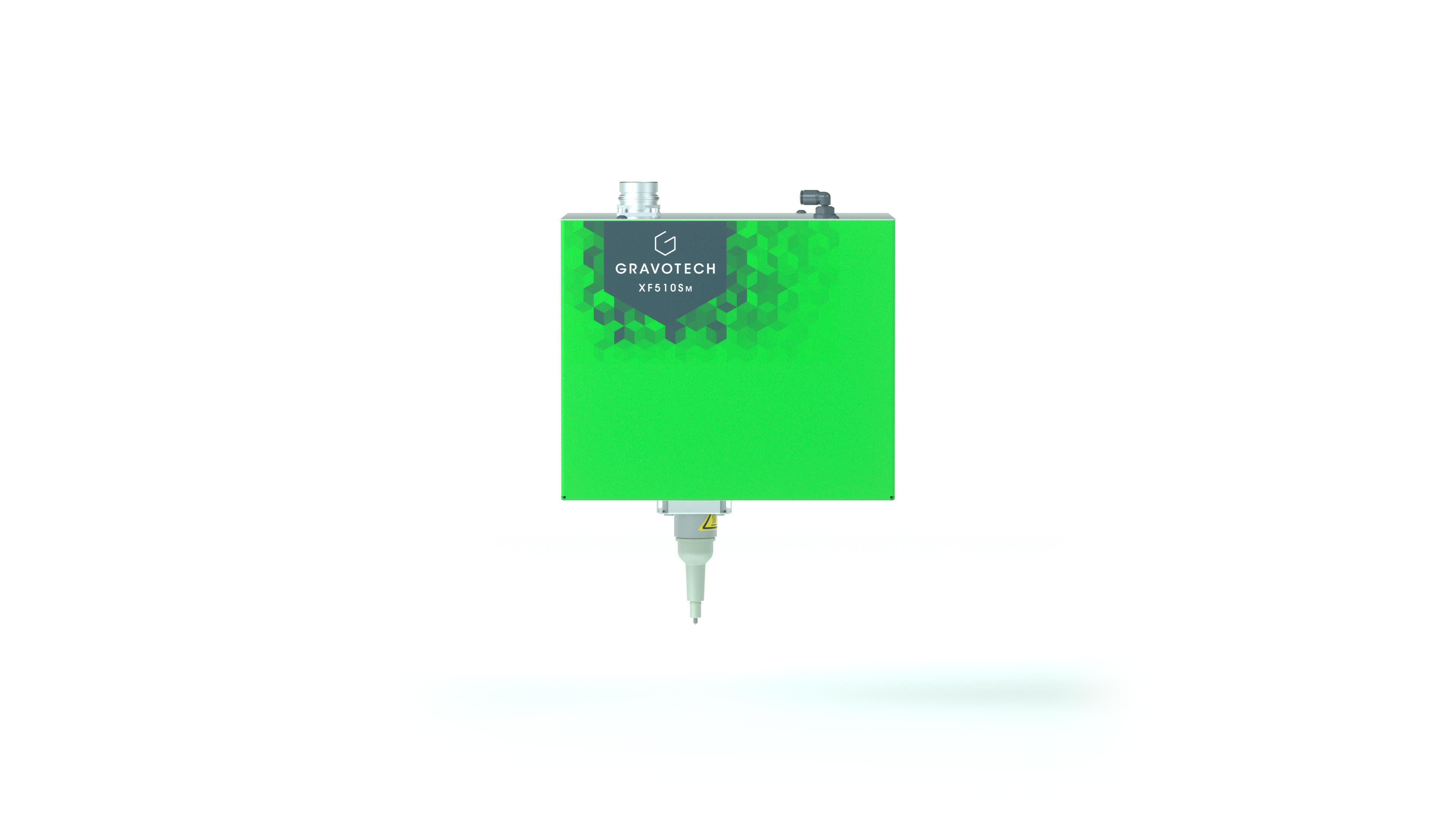

XF510m
INTEGRERBAR nålpreger
XF510m: Den presise og konsistente elektromagnetiske nålpregermerkingsmaskinen
Last ned våre brosjyrer
Produktdatablad
Nålpregingsteknologi
Elektromagnetisk
Merkeområde
Cm: 50 x 20 mm
Sm: 100 x 80 mm
Dm: 200 x 80 mm
Kompatible materialer
Plast og metaller
Mesteren i merking av Data Matrix-koder – denne elektromagnetiske prikkpregingsmaskinen bygger videre på vår ekspertise innen prikkpreging for å oppfylle de høyeste kravene til presisjon. Din foretrukne maskin for metallmerking.
HØY YTELSE
Med automatisk justering av punktetthet for å maksimere merkingshastighet og lesbarhet, automatisk registrering av deler og flernivåmerking leverer XF510m jevn toppytelse. Utstyrt med multi-dot-teknologi, som muliggjør dypere merking, blir den en ideell løsning for direkte merking av deler.
PÅLITELIG OG HOLDBAR
Med høypresise kuleskruer uten slark, styreskinner med høy stivhet og integrert kjøling er XF510m konstruert for stabil og problemfri drift i selv de mest krevende miljøer.
NÅLPREGINGSMERKER
Merk alle typer 2D-koder, Data Matrix, QR-koder, UID, GS1 og Unicode-tegn, med trygghet om at vår ultrapresise M1L-stift gir enestående nøyaktighet. Den kan også brukes til gravering av aluminiumsplater, stål, VIN-plater og som din foretrukne maskin for metallmerking.
Tekniske spesifikasjoner
Generelt
Teknologi
Elektromagnetisk nålpreging
3 modeller (L x w x h)
Cm: 158 mm (6.2») x 102 mm (4») x 275 mm (10.8»)
Sm: 231 mm (9») x 195 mm (7.7») x 309 mm (12.1»)
Dm: 331 mm (13») x 195 mm (7.7») x 309 mm (12.1»)
Merke kapasitet
Maks merkeområde
Cm: 50 x 20 mm (1.97» x 0.79»)
Sm: 100 x 80 mm (3.94» x 3.15»)
Dm: 200 x 80 mm (7.87» x 3.15»)
Materialhardhet (HRC)
<62
Et bredt utvalg av tilbehør er tilgjengelig
Fra roterende enheter og automatisk Z-akse til lukkere og belg for mer krevende miljøer.
XCOM controller
med fargeberøringsskjerm og lett tilgjengelige tilkoblinger (RJ45, USB host, USB-enhet, RS232, dedikert I/O, sikkerhet (ytelsesnivå d), bruker-I/O, Z-akse og Ethernet-baserte feltbusser)
Merkingen oppfyller internasjonale standarder
Data Matrix™ ECC200, 5×7 font, DT05-89, ATA Spec 2000, UID, SAE AS9132, NASA-STD-6002, MIL-STD-130, ISO/TS 16949, AIAG B-17, AIAG B-4, ISO/IEC 16022, AIM-DPM osv.
| XF510 Cm | XF510 Sm | XF510 Dm | |
|---|---|---|---|
| Technology | Electromagnetic | Electromagnetic | Electromagnetic |
| Marking area | 50 x 20 mm (1.968» x 0.787») | 100 x 80 mm (3.937» x 3.15») | 200 x 80 mm (7.874» x 3.1») |
| Display | 7″ color touchscreen | 7″ color touchscreen | 7″ color touchscreen |
| Embedded fonts type | 10 | 10 | 10 |
| Types of codes | Datamatrix, QR Codes | Datamatrix, QR Codes | Datamatrix, QR Codes |
| Machine dimensions (L x W x H) | 158 x 102 x 275 mm (6.220» x 4.016» x 10.827») | 231 x 195 x 309 mm (9.094» x 7.677» x 12.16») | 331 x 195 x 309 mm (13.031» x 7.677» x 12.165») |
| Power consumption rate | 260 VA | 260 VA | 260 VA |
| Input voltage | 100 – 240 V AC | 100 – 240 V AC | 100 – 240 V AC |
| Communication Interfaces | RJ45, USB(x2), RS232, 8I/4O, Process IO | RJ45, USB(x2), RS232, 8I/4O, Process IO | RJ45, USB(x2), RS232, 8I/4O, Process IO |
| Available languages | 19 | 19 | 19 |
| Additional axis (option) | Rotary device, Z-Axis | Rotary device, Z-Axis | Rotary device, Z-Axis |
| Machine weight | 4.7 kg (10.362 lbs) | 8.8 kg (19.401 lbs) | 10.2 kg (22.487 lbs) |
| Accessories | Protective shutters or boot | Protective shutters or boot | Protective shutters |
| Operating Temperature | 5° to 45°C (41° to 113°F) | 5° to 45°C (41° to 113°F) | 5° to 45°C (41° to 113°F) |
| Fieldbus (option) | PROFINET, EtherNet/IP | PROFINET, EtherNet/IP | PROFINET, EtherNet/IP |
| Control unit | XCOM m | XCOM m | XCOM m |

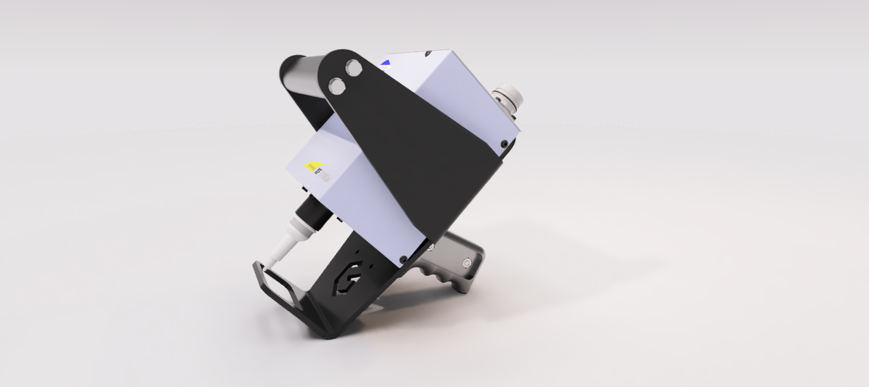

Portability-kit
Maskinen kan utstyres med pistolgrep og mothold, slik at den kan presses direkte mot delen som skal merkes. Dette gjør det mulig å bruke maskinen som en portabel nålepreger som enkelt kan tas med dit merkingen skal utføres.
Nålepreging er en av de mest egnede teknologiene for en portabel merkemaskin. Sammenlignet med for eksempel portable lasermaskiner gir nålepreging en tryggere og mer robust løsning for merking på ulike steder.

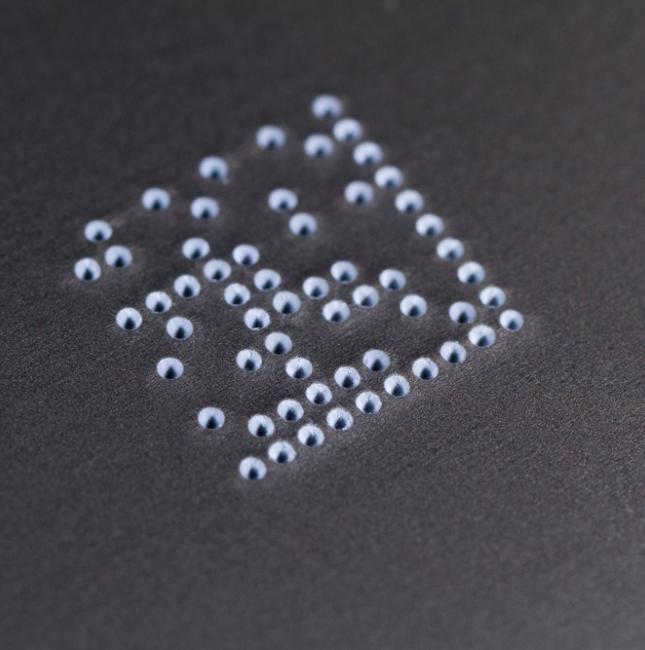

Repeterbar nålpregingsmaskin
Med mulighet til å merke nøyaktig samme sted med opptil 10 slag, er det nå mulig å oppnå tydeligere merking på krevende materialer.
Dette oppfyller dybdekravene i de fleste industrielle sektorer!
Med kun én stift er XF510m en allsidig og universell løsning.

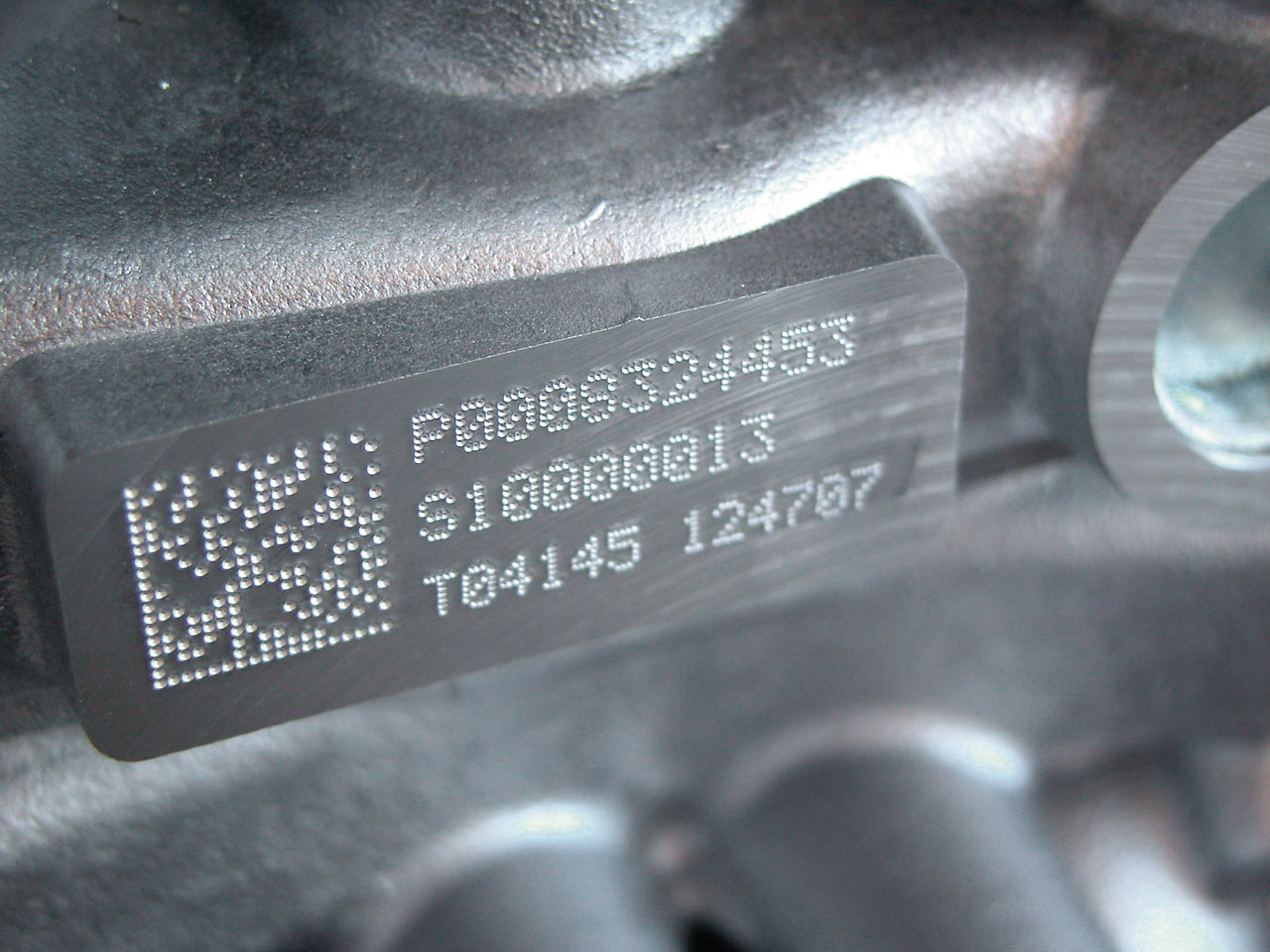

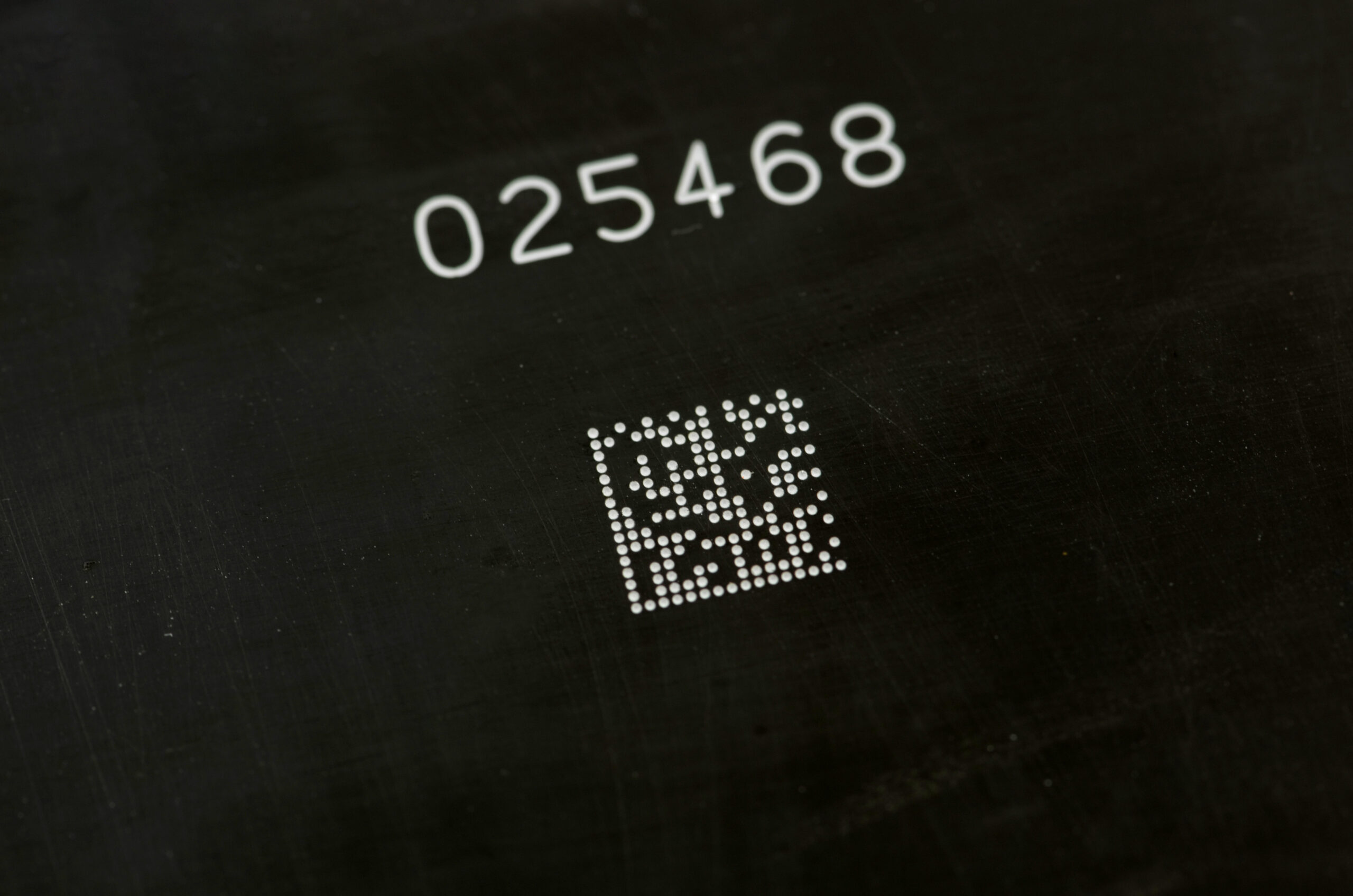

Data Matrix-spesialist
Merking av Data Matrix-koder krever at standarder overholdes og at man forstår den praktiske sporbarhetsprosessen.
Den elektromagnetiske teknologien gjør det mulig å oppnå perfekt lesbarhet av 2D-koder i alle situasjoner: Klasse A. Identisk punktdiameter. Jevn avstand mellom punktene. Kan leses fra alle retninger med 0 % feil.
Oppdag vårt helt nye utstyr!

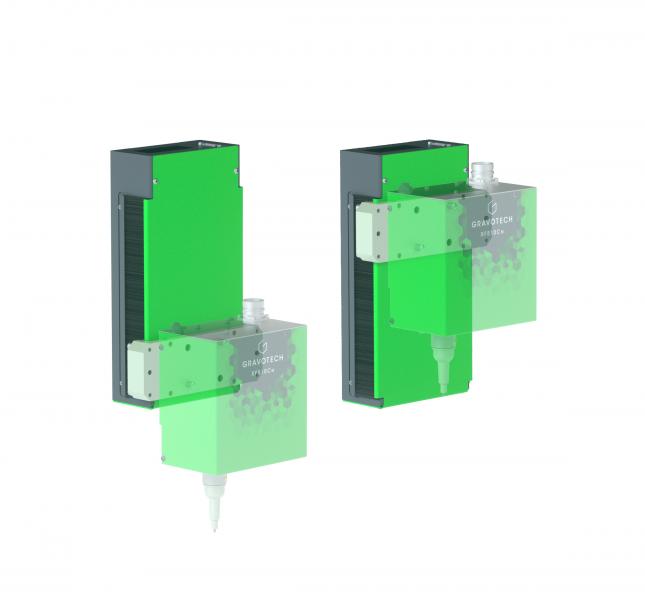

eZ150 beveger nålpregingshodet langs en lineær akse. eZ150 er en elektrisk lineær akse med 150 mm slaglengde, spesielt utviklet for å gjøre integrasjonen av våre prikkpregingsmaskiner i industrielle produksjonslinjer enklere.
Kompakt design, flere festepunkter, mulighet for horisontal eller vertikal montering, støvbeskyttelse og innebygde endebrytere gjør installasjonen enkel og fleksibel.
eZ150 kobles direkte til XCOM-maskinkontrolleren, noe som muliggjør rask og direkte programmering uten behov for å konfigurere et PLC-system. Den er et plug & play-tilbehør – du trenger kun å definere arbeidsmodus basert på valgt prikkpregingsmodell.
Denne nålpregeren kan håndtere mer enn 20 materialer
| DOT PEEN | |
|---|---|
| PLASTICS | |
| ABS |  |
| PA | |
| PC | |
| PE, BET | |
| PMMA, Acrylic | |
| POM – PBT | |
| PP | |
| METALS | |
| Aluminum |  |
| Anodized Aluminum | |
| Brass | |
| Carbide | |
| Coated metal | |
| Copper | |
| Gold, silver, nickel, platinum | |
| Stainless steel | |
| Steel | |
| Titanium | |
= Merking / rissing
= Gravering / dyptmerking
